BenQ FP202W - Žeby náhrada za iiyamu?

[Morc]

Modelové označení: FP202WA / Q20WS
Rozlíšení: 1680x1050
Panel: AU Optronics E201EW02
Zdroj deska: BenQ 4H.03V02.A03
Controller: nemá označení ale integráč na nej je GENESIS gm5766-LF


V novembri 2023 sa mi do rúk dostal "monitor na vyhodení". Je to BenQ monitor výzorovo podobný už jednému doma existujúcemu BenQ monitoru, FP17G+, s rozdílom že toto je 20-palcový 1680x1050 monitor a né 1280x1024 sprostosť.

Monitor by to bol celkom dobrý, panel je pomerne "značkový" proti tomu z íjamy. Ale vaďá mi na ňom strašne dve veci. Nemá DVI akéhokoľvek typu, VGA vstup je na ňom strašne odporný a farby to dáva doslova z brucha. V čase kedy sa mi ten monitor sem dostal som ho chcel "vyhodiť" lebo mi bol na dve veci, íjama v tom čase ešte jakštakš išla a s hentakými farbami a neDVI vstupom to proste nemalo zmysel. Celý ten príchod toho monitora asi mierne predpokladav že tá iiyama nedopanne dobre, preto som ho teda iba zebrav a dal na poval s tým, že možno ho volakedy k volákej mašine budem potrebuvať lebo... lebo sa možno volačo stane.

Zaujímavosťou je, že na controller deske je aj místo na DVI a že controller samotný DVI ví ťéž. To že prečo ho tam nedali, bolo asi rozhodnutí cenové.

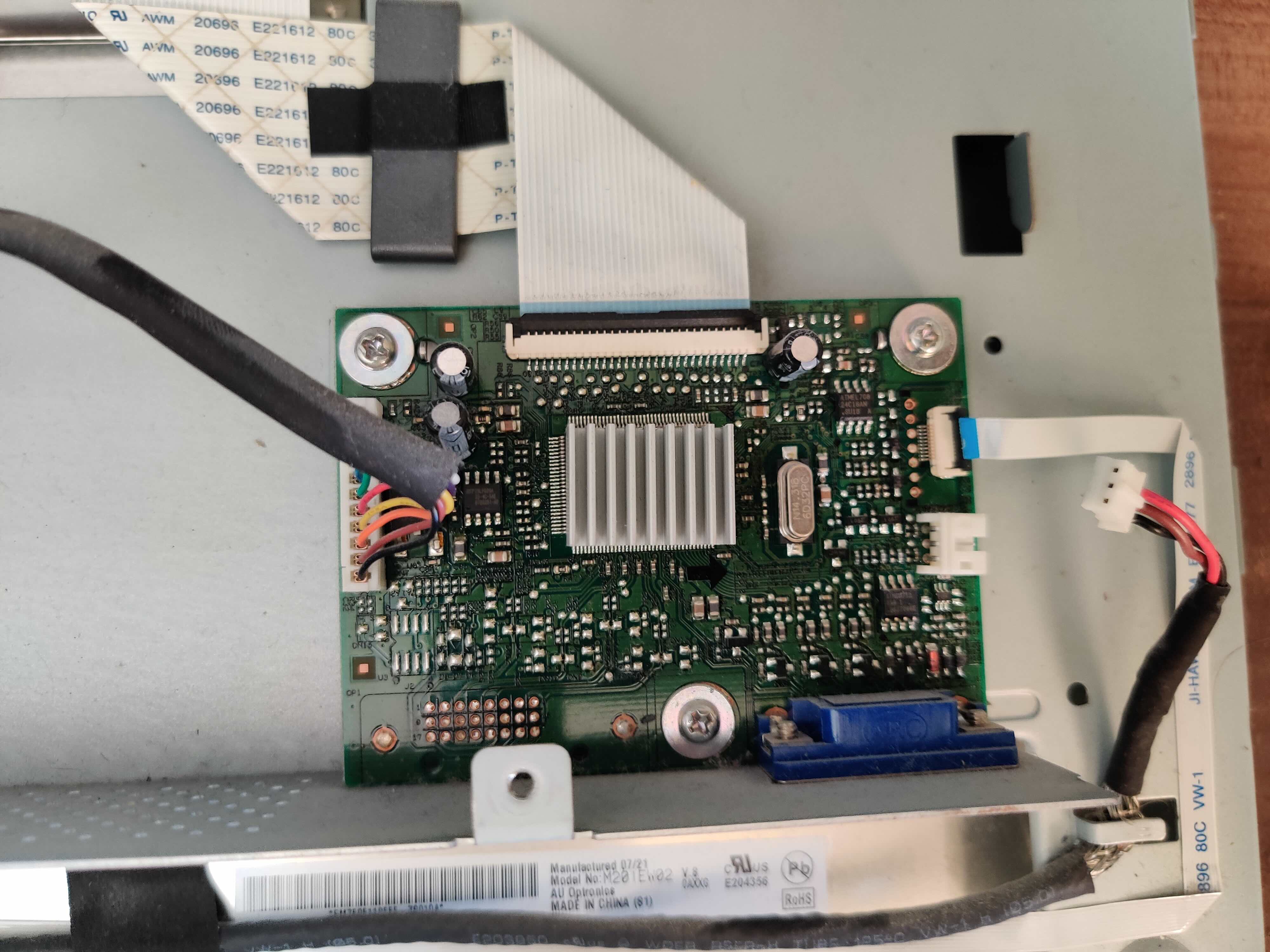

Controller deska monitora


bohužál nemám spravené kondíkové mapy pre controller a pre zdroj, nebolo to treba opravuvať tak som voláko extra nerozmýšlal nad mapuvaním týchto dvoch desék z monitora

A aby som sa dostal k podstate veci s monitorom:
Póvodne som nevedel že či sa mi oplatí tento "šuvix" používať jak náhradu za iiyamu po jej v podstate prvom a poslednom incidente, tak ale skúsim taký experiment kerý možno nebude až taký zlý, len to bude moc invazívne pre tento monitor.

[Morc]

Čas na zaujímavý experiment. Stel by som dostať na monitor DVI ale nevím jak. Respektíve, vím. Mám dve možnosti, osadiť póvodnú controller desku s DVI portom a šeckými pasívmi + integráčom čo nikdy nezeženem, ALEBO!!! tam namontujem vnútornosti ze "skapatej" íjamy.

Upozorňujem, toť tento experiment nemám bohužál extra moc zdokumentuvaný, tento experiment NESLÚŽI jak návod a prosímváspekne, neprobujte to doma pokál nemáte eletrikársky §21, zlaté ručičky a náradí na vyhodení.

Krok 1.: šecko dókladne rozebrať, nezabiť sa na furt potenciálne nabitých kondenzátoroch, šecky irelevantné BenQ vnútornosti vybrať ven

Krok 2.: skontroluvať kompatibilitu konektorov, ak pasuje tak potom skontroluvať kompatibilitu na PINovej úrovni (kľunne aj s porovnaním proti PDFku keď je človek lemravý a neste sa mu)

Krok 3.: "nové" vnútornosti napratať na druhý monitor, bezpečne šecko dať izoluvaným spósobom aby neboli ohňostroje

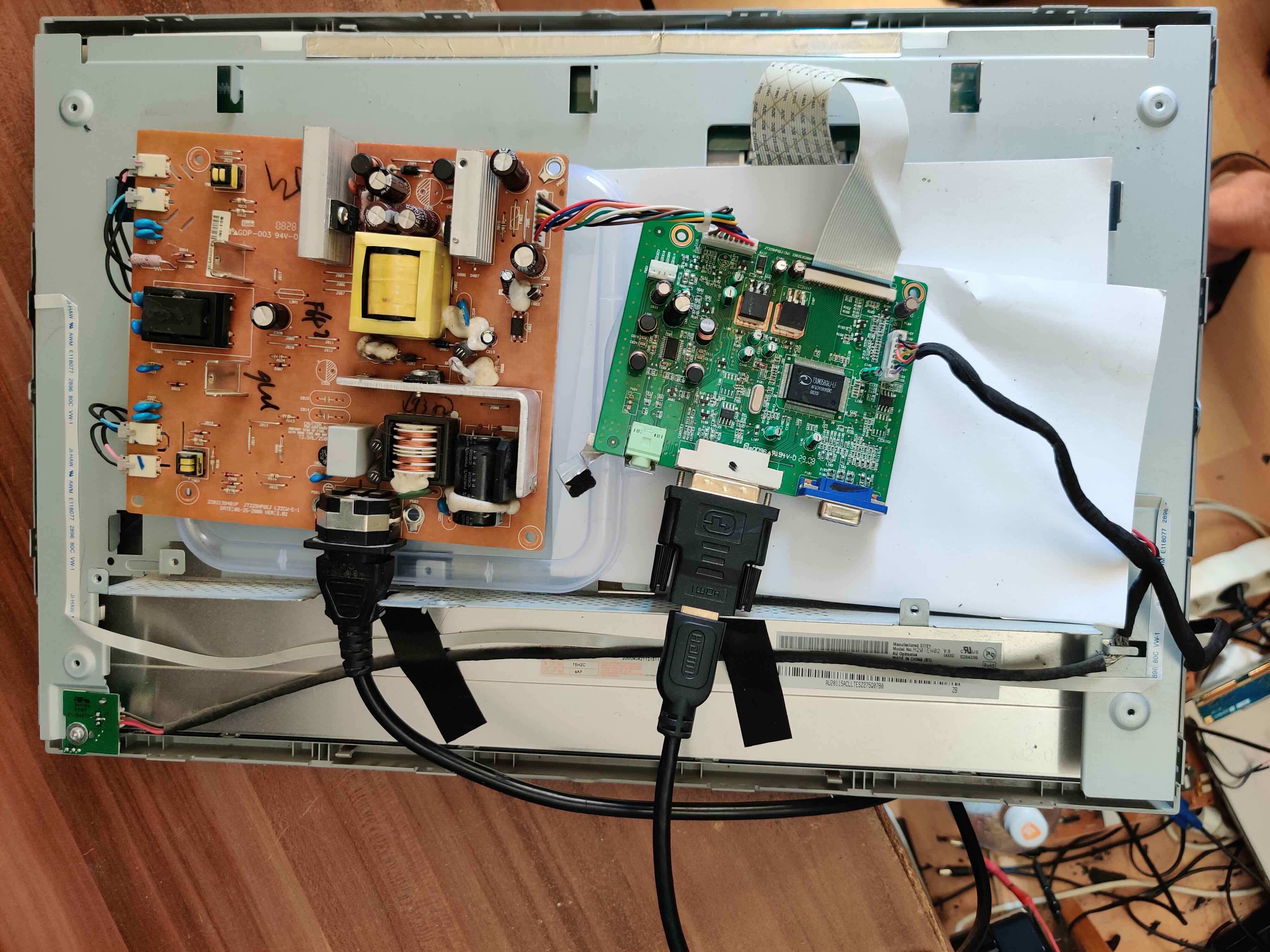

Provizorná testuvačka


Krok 4.: takýto bastl pichnúť do eletriky a dúfať že sa controller s panelom dohonnú, že farebné kanály budú také jaké majú byť, že nebude obraz dolehlavou a podobné sprostosti

Krok 5.: druhá preventívna kontrola, nezaškodí si to skontroluvať aj v OSDčku že to furt hlási PLE2207WS ako póvodná stará íjama

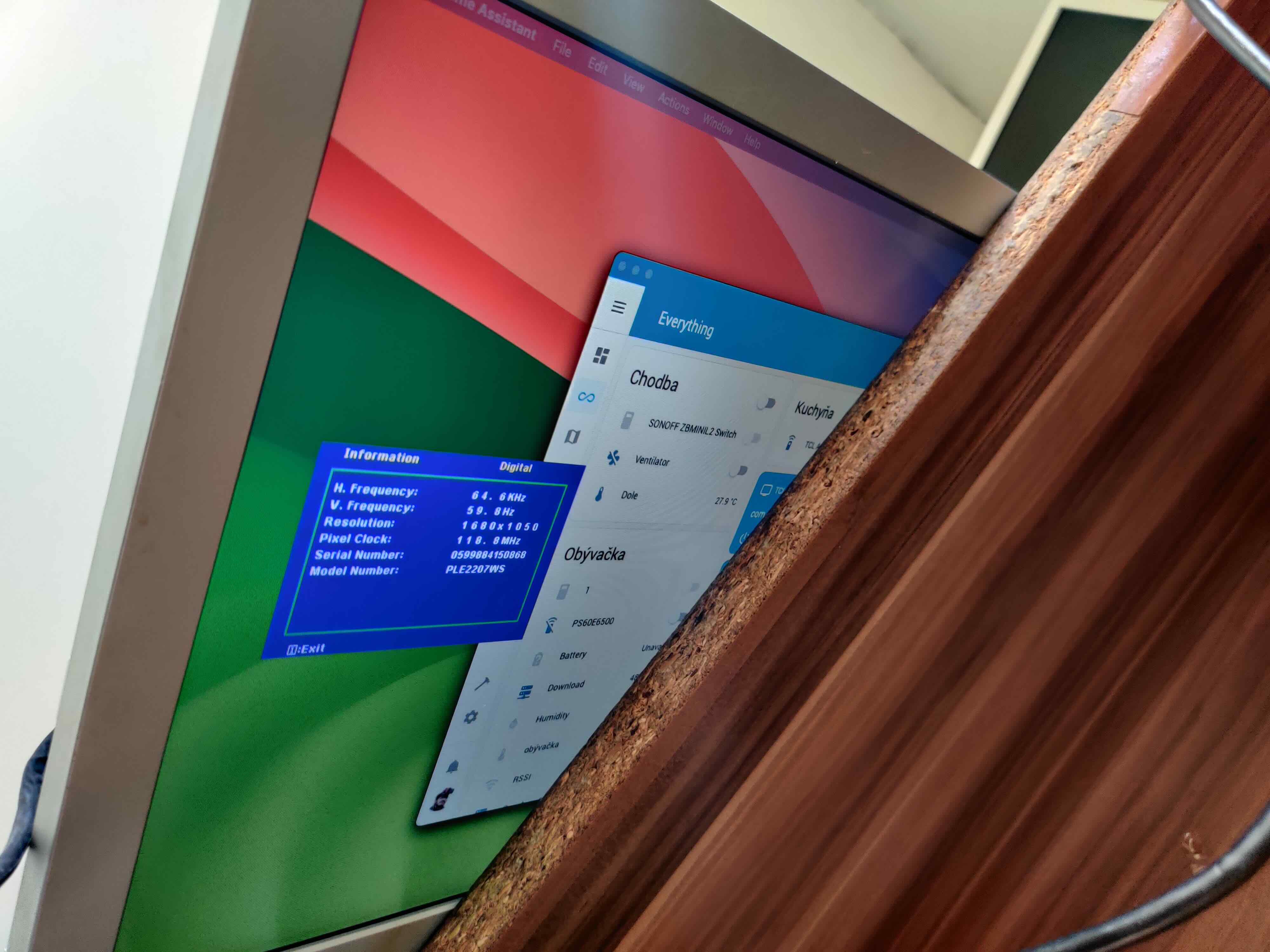

OSD iiyamového controllera na paneli z BenQ monitora


Krok 6.: začať rozmýšlať jak rozkutrať póvodné plasty a plechy tak, aby sa to tam dalo reálne napasuvať bez skratových incidentov

Krok 7.: títo šaškuvanice treba samozrejme dokončiť, nemosí to zrovna vyzírať zezadu pekne, na monitor sa kuká z prednej strany a na tejto strane sme modifikácie samozrejme nevykonávali.

Krok 8.: takto voláko vyzíra dokončený swap v fušerských podmínkach, držali ma dróty a nestel som vymýšlať sprostosti navyše, takže to vyzíra takto mierne divno.

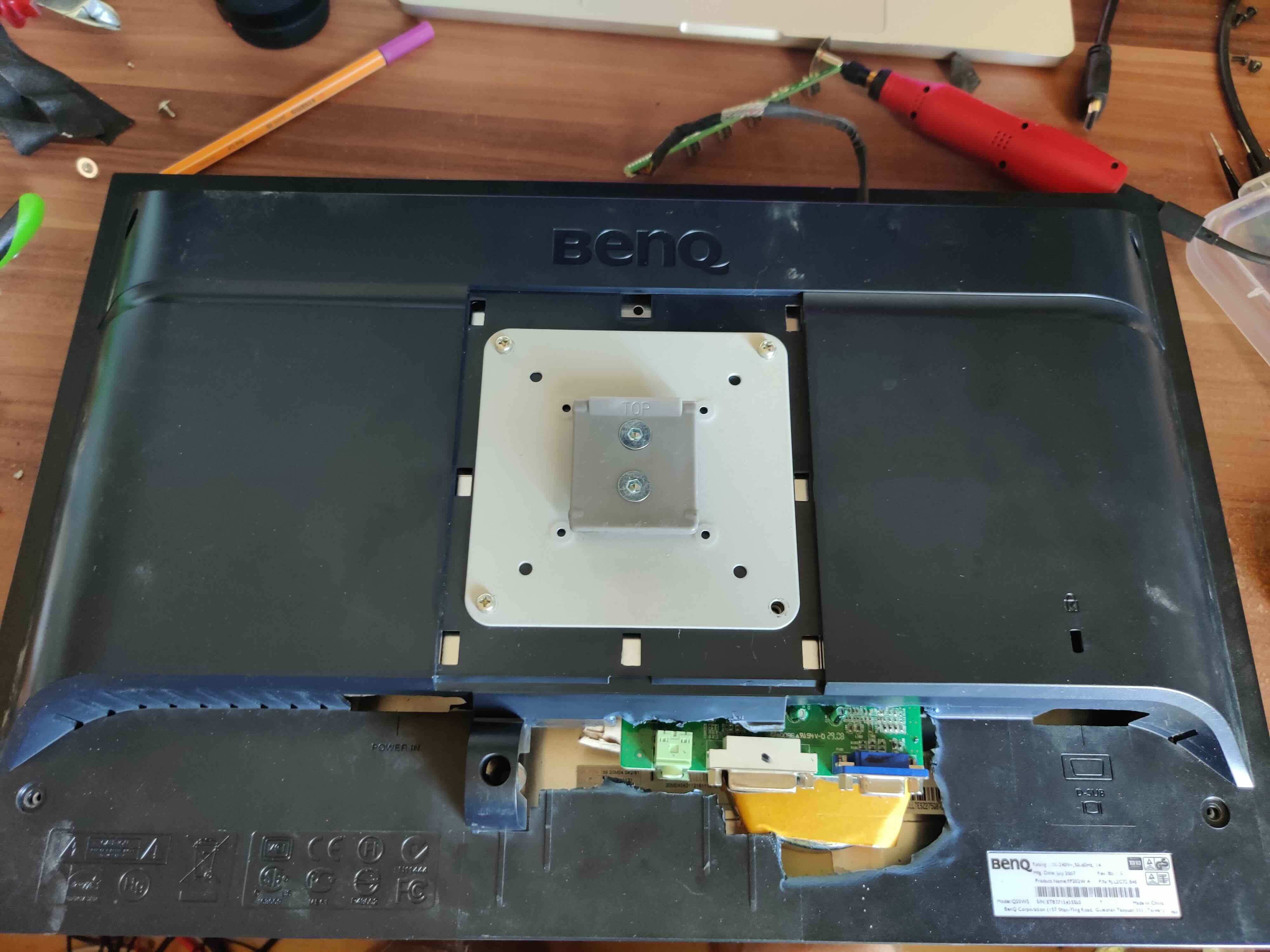

Výsledek vykutranej díry a namontuvaného VESA držáku


A výsledek?
farby z toho idú fakt už podarené, nič neni moc tmavé moc svetlé, na bežnom profile to vyzíra obstojne, svíti to jak má, VGA na tom vyzíra k svetu a hlavne je na monitori už aj DVI vstup kerý som stel vác jak VGA kóli crosskompatibilite s HDMI

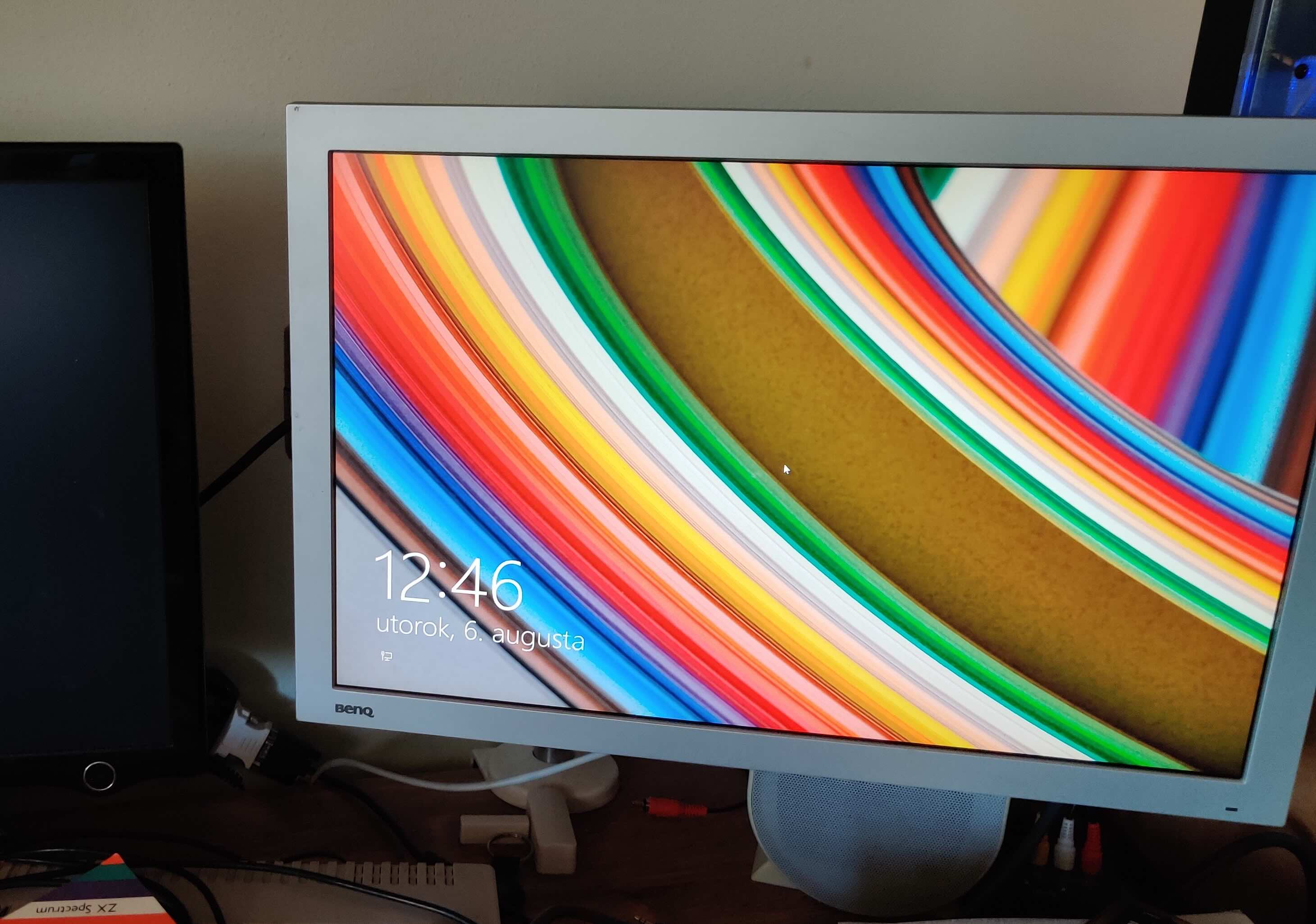

a jeden taký detail na záver, hentá prvá fotka z prvého postu vlákna je už po celej kompletnej úprave, ináč by to tak pekne na tej fotke samozrejme nevyzíralo
