iiyama ProLite E2207WS - Pomoc žádaná!!

Post by Morc »

Modelové označení: ProLite E2207WS (PL2200, PLE2207WS-B1, L22BW)
Rozlíšení: 1680x1050
Panel: CHUNGHWA CLAA220WA
Zdroj deska: GDP-003-94V-0 / 2202139401P / JT229HP6EJ L22CW-E-1 DATE:06-25-2008 VER:2.02
Controller: JT229HP6EJ(2W) 2202535200P VER:1.00
T-CON: 220WA01CS
Celkom podarená íjama kerá fakt neni zlá, mám ju doma od 2019, najvác si odkrútila v rokoch 2021 a 2022 pri P5B Vista mašine a potom pri mojom i5-4460 Hackintoshi a od roku 2023 bola namontuvaná v stave na fotke čisto pri Vista mašine, používaná k MacBooku s Vista mašinou. Od konca roka 2023 je tento monitor bohužál ale mimo prevádzky na "kondíkový problém".
User avatar
Morc Offline
Posts: 47
Joined: Fri Jul 19, 2024 12:23 pm
Description: 19 | tatar z Biskupovej
Contact:

Nezadarený pokus o opravuvání íjamy

Post by Morc »

Odkedy tu ten monitor je sa na ňom vyskytuje taký nenápadný nešvar kerý sa prejavuje blikanicami. Títo sa postupom času v roku 2023 vyvinuli na stav celkovo bíleho stavu kedy to ani tak neblikalo jak skór už čisto svítilo na bílo. Predpokladal som že to budú kondíky, nakoniec som sa dokopal k tomu že to je problém iný.

V tomto poste som sa mal póvodne zaoberať hlavne výmenou kondíkov. V póvodnej verzií postu bola napísaná aj časť
a jak to náhodou nevyjde, tak potom uvidíme čo iné sa bude dať spraviť. Ak teda vóbec.
K tomu len jedno. Nevyšlo to. Kondíkové mapy spravené mám, desky a panel zidentifikuvané sú šecky. Najhoršé je iba to, že sú na vine neni kondíky ale T-CON panela na kerom je voláka záhadná závada. Týmto označujem monitor jak opraviteľný, ale mne sa to určite nepodarí.

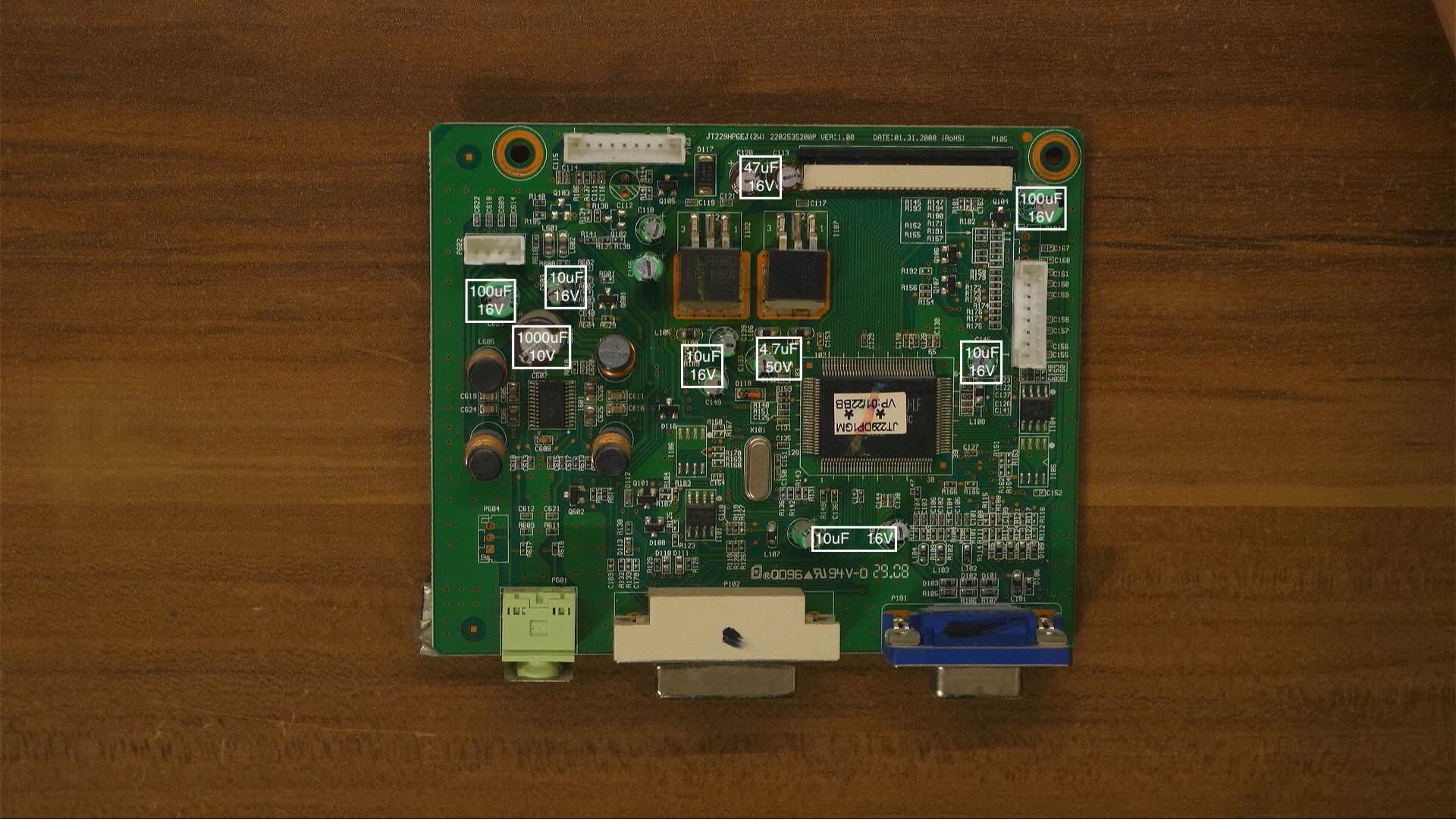

Kondíkové mapy:
8x 10uF 16V
2x 100uF 16V
2x 47uF 16V
1x 1000uF 10V
1x 4.7uF 50V
Kondíková mapa controllera
Kondíková mapa controllera
Screenshot 2024-08-04 22-14-17 copy.jpg (224.65 KiB) Viewed 1479 times

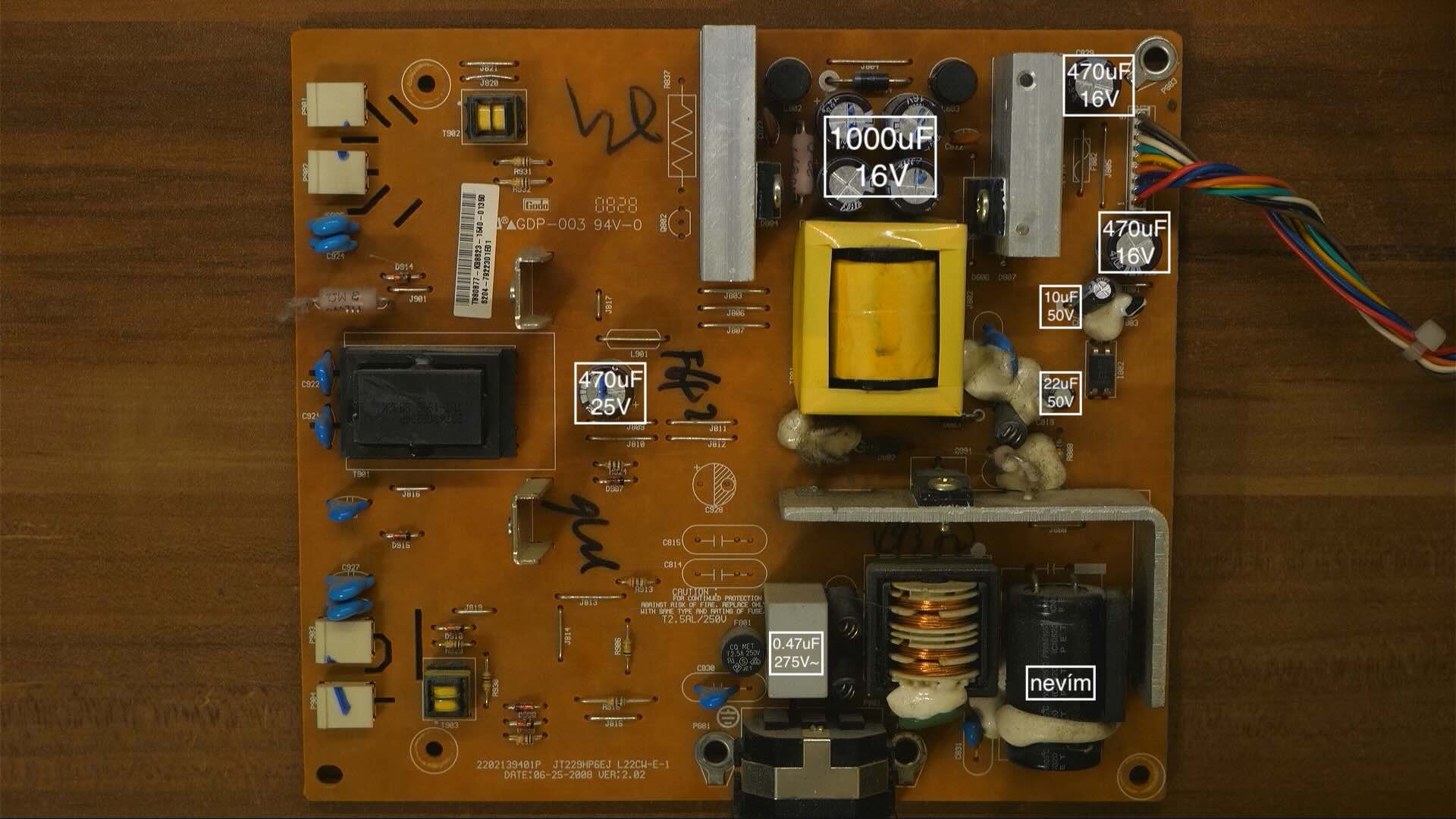

4x 1000uF 16V
3x 470uF 16V
1x 10uF 50V
1x 22uF 50V
Kondíková mapa zdroja
Kondíková mapa zdroja
Screenshot 2024-08-04 21-26-48 copy.jpg (160.51 KiB) Viewed 1479 times
